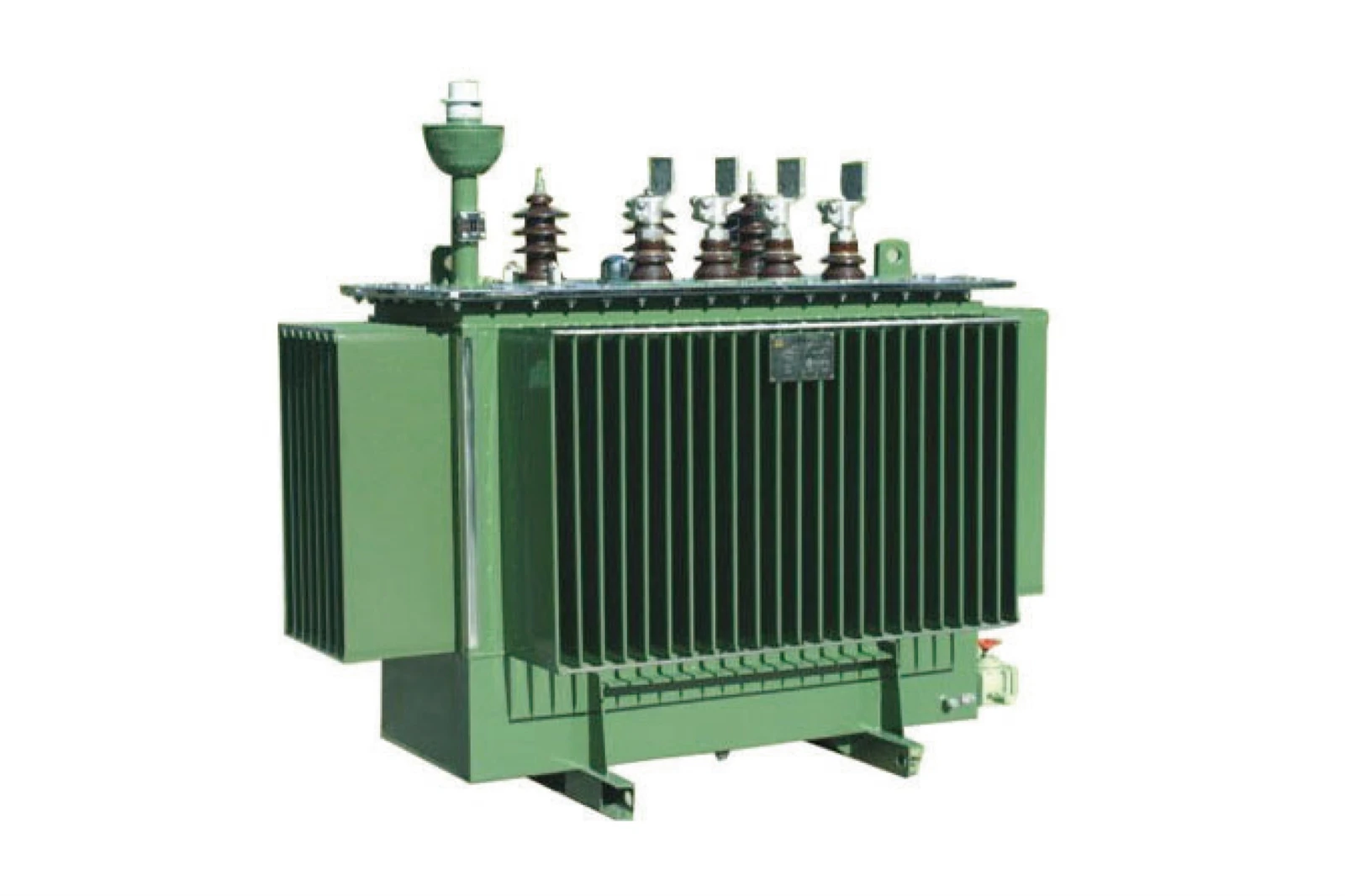

Olaj-merülő transzformátorok: felépítés és jellemzők

1. Szerkezet

Az olaj-bemerült transzformátor négy magrendszerből áll: főtestből, hűtésből, védelemből és szigetelésből, amelyek együttesen biztosítják a stabil működést.

1. Alapkomponensek

◦ Mag: egymásra rakott, nagy{0}}áteresztőképességű szilícium acéllemezekből készül, amelyek alacsony-reluktancia-útvonalat biztosítanak a mágneses fluxus számára, és csökkentik a terhelés nélküli -veszteséget.

◦ Tekercsek: Tekercs szigetelt réz- vagy alumíniumvezetőkkel, primer és szekunder tekercsekre osztva a feszültség átalakítására. Az egész szerelvény transzformátorolajba van merítve.

◦ Tartály: Hermetikusan zárt acéltartály, amely tartalmazza a transzformátorolajat, a magot és a tekercseket, miközben megvédi a belső alkatrészeket a környezeti károktól.

2. Hűtőrendszer

◦ Transzformátorolaj: Szigetelőként és hűtőfolyadékként is működik. Elnyeli a hőt a magból és a tekercsekből, és konvekción keresztül továbbítja a tartály falaihoz és a radiátorokhoz.

◦ Radiátorok/bordás csövek: A tartály falára szerelve a hőelvezetési terület növelése érdekében. A nagy kapacitású-egységek felszerelhetők hűtőventilátorokkal a kényszerhűtéshez.

◦ Olajkondenzátor: A tartály tetején található és egy csővel van összekötve, és lehetővé teszi a transzformátorolaj hőmérsékletváltozások miatti tágulását és összehúzódását. Csökkenti az olaj levegőnek való kitettségét is, hogy lelassítsa az olaj lebomlását.

3. Szigetelő és védelmi alkatrészek

◦ HV perselyek: Porcelán vagy polimer{0}}szigetelt alkatrészek, amelyek biztonságos utat biztosítanak a nagy-feszültségű vezetőknek a tartályból való kilépéshez, miközben fenntartják az elektromos szigetelést a feszültség alatt álló részek és a földelt tartály között.

◦ Buchholz relé: A tartály és a konzervátor közötti összekötő csőre szerelve érzékeli a gáz felhalmozódását vagy a belső hibák által okozott hirtelen olajáramlást, riasztást vagy kioldást.

◦ Nyomáscsökkentő szelep: A tartály tetejére szerelve, hogy belső hiba esetén automatikusan kiengedje a túlnyomást, megelőzve a tartály felszakadását.

◦ Hőmérséklet- és olajszint-figyelők: Az olajszint-mérőket és hőmérőket is beleértve, valós időben figyelik az üzemállapotot, hogy megakadályozzák a túlmelegedést vagy az alacsony{0}}olajszintű működést.
2. Alapvető jellemzők

1. Kiváló szigetelési és hűtési teljesítmény
A transzformátorolaj nagy dielektromos szilárdsággal és hővezető képességgel rendelkezik. Megakadályozza a rövidzárlatot a tekercsek, a mag és a tartály között, miközben hatékonyan elvezeti a működés során keletkező hőt. Hűtési teljesítménye messze felülmúlja a száraz-típusú transzformátorokéét, különösen a nagy-teljesítményű és nagy-terhelésű alkalmazásokhoz.

2. Nagy megbízhatóság és hosszú élettartam
A zárt, olajjal töltött környezet elszigeteli a nedvességet, a port és az oxigént, lelassítva a belső alkatrészek oxidációját és korrózióját. Megfelelő karbantartás mellett az olajba merülő transzformátorok 20-30 évig megbízhatóan működhetnek, alkalmazkodva a zord kültéri és ipari körülményekhez.

3. Költség-hatékonyság és széles körű alkalmazhatóság
Az azonos kapacitású száraz{0}}típusú transzformátorokhoz képest az olajos-transzformátoroknak alacsonyabbak az előzetes költségei. A kapacitások széles skáláját fedik le, a kis elosztó transzformátoroktól a nagy teljesítménytranszformátorokig, és széles körben használják villamosenergia-hálózatokban, ipari létesítményekben, kereskedelmi komplexumokban és megújuló energia projektekben.

4. Erős túlterhelési kapacitás
A transzformátorolaj nagy hőkapacitású, lehetővé téve a transzformátor számára, hogy ellenálljon a rövid távú{0}}túlterhelésnek anélkül, hogy jelentős teljesítményromlást szenvedne. Ez kritikus az ingadozó terhelésű alkalmazásoknál az áramellátás stabilitásának megőrzése érdekében.

5. Érett karbantartási rendszer
Az olaj{0}}merült transzformátorok szerkezete és karbantartási technológiája jól bevált-. A hibadiagnosztikai és karbantartási eljárások kiforrottak, a pótalkatrészek könnyen elérhetőek, az üzemeltetési költségek pedig kezelhetők.
